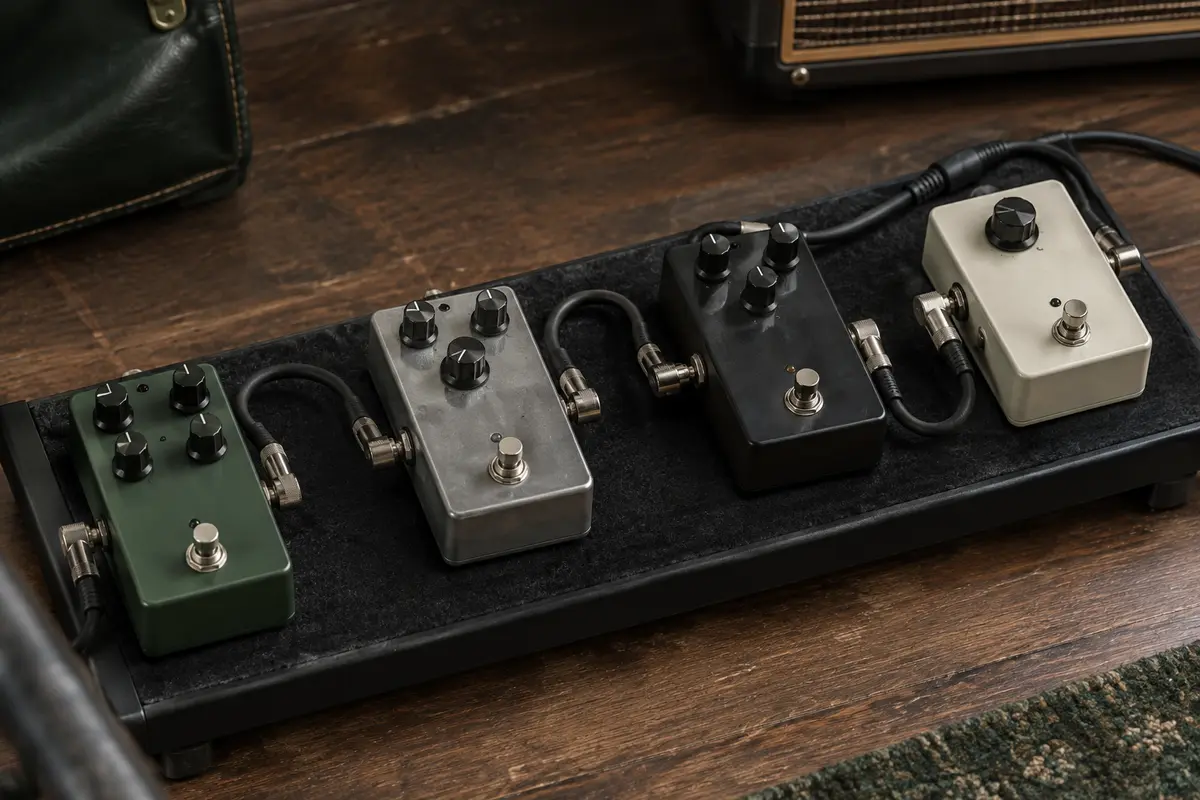

Pour choisir des câbles patch adaptés à votre pédalier, mesurez la distance entre les prises plutôt que de vous fier au seul écart entre les boîtiers. L’orientation des jacks et l’encombrement des fiches déterminent ensuite si une prise droite ou coudée convient le mieux.
Pour choisir des câbles patch pour pédalier, partez de la position réelle des prises d’entrée et de sortie, puis vérifiez l’orientation et l’encombrement des fiches. Un câble assez long pour relier deux pédales peut devenir gênant si ses connecteurs butent contre un boîtier, un bouton ou une autre fiche.
La méthode la plus fiable consiste à installer les pédales dans leur configuration prévue, à relever la distance entre les jacks et à tester le passage du câble. Vous pourrez alors comparer prises droites et coudées, sans laisser le câble tendu ni former une boucle encombrante.
L’espacement des pédales sur le pédalier ne correspond pas toujours à la longueur nécessaire du câble. Deux pédales rapprochées peuvent avoir leurs prises sur des côtés différents ou à des hauteurs distinctes. À l’inverse, des boîtiers plus éloignés peuvent être reliés par des jacks placés face à face.
Commencez par fixer les pédales à leur emplacement définitif, ou posez‑les provisoirement dans la disposition envisagée. Repérez ensuite le jack de sortie de la première pédale et le jack d’entrée de la suivante. Mesurez entre les points où les fiches s’insèrent, et non entre les bords des boîtiers. Cette distance constitue un repère plus utile pour estimer la longueur du câble.
Observez également la trajectoire possible du câble. Le passage peut être direct, mais il peut devoir contourner un pied de pédale, longer le bord du plateau ou éviter une alimentation. Une règle souple ou une ficelle posée sur le parcours réel permet d’estimer cette trajectoire sans forcer sur les prises. Mesurez la ficelle une fois le chemin choisi.
Les fiches peuvent aussi modifier la distance utile. La longueur annoncée par le fabricant peut désigner le câble seul ou la longueur totale entre les extrémités des connecteurs. Les conventions ne sont pas toujours présentées de la même façon. Avant d’acheter, vérifiez la description et, si elle est disponible, la mesure d’une extrémité à l’autre.
Une prise droite sort dans l’axe du jack. Elle est souvent facile à insérer et à retirer, mais la fiche dépasse davantage du côté où le câble part. Elle peut convenir lorsque les prises sont dégagées, que les pédales sont espacées ou que le câble doit s’éloigner directement du boîtier.
Une prise coudée de câble patch change la direction de sortie du câble dès la fiche. Elle peut réduire le débordement autour d’une pédale et faciliter un raccordement entre deux boîtiers proches. Elle n’est toutefois pas automatiquement plus compacte : le corps de la fiche peut être large, et le câble peut se retrouver orienté vers un bouton, une autre prise ou le bord du pédalier.
Regardez chaque pédale du côté de ses connexions. Les jacks sont parfois placés sur les côtés, parfois sur le dessus ou sur une face différente selon l’appareil. Sur une prise latérale, un connecteur coudé peut diriger le câble le long du pédalier. Mais si le jack est encastré ou entouré d’un rebord, vérifiez que le corps de la fiche peut s’y insérer complètement.
| Configuration observée | Connecteur à envisager | Point de vigilance |
|---|---|---|
| Jacks face à face et espace dégagé | Droit ou coudé, selon le débordement acceptable | Vérifier que la fiche ne gêne pas le passage du pied |
| Pédales proches, jacks latéraux | Souvent coudé, si sa sortie suit la direction souhaitée | Contrôler la largeur du corps et l’orientation du coude |
| Jack encastré ou bord de boîtier épais | Connecteur dont le fût s’insère sans obstacle | Comparer la longueur du fût et la profondeur de la prise |
| Connexion nécessitant un détour | Type choisi selon le parcours mesuré | Éviter une courbe serrée ou une fiche mise en contrainte |
Les connecteurs coudés ne sont pas tous orientés de la même manière. Selon leur conception, le câble peut partir à gauche ou à droite lorsque la fiche est branchée. Faites un essai à blanc en présentant le connecteur dans le sens réel d’insertion. Une prise qui semble idéale sur une photo peut se diriger vers le mauvais côté une fois montée sur la pédale.
Pour déterminer la longueur d’un câble patch pour pédalier, partez du parcours mesuré entre les prises, puis vérifiez ce que la longueur indiquée sur le produit comprend. Un câble annoncé comme court peut être mesuré fiche à fiche, ou seulement au niveau de la partie souple. Si l’information manque, ne supposez pas que deux références utilisent la même convention.
Ne choisissez pas une longueur qui impose de tendre le câble pour que les fiches atteignent les jacks. Une connexion sous tension peut tirer sur les prises, déplacer une pédale ou se débrancher si le pédalier est manipulé. À l’opposé, une grande boucle libre peut se coincer sous un pied, passer devant un interrupteur ou s’accrocher pendant le transport.
La bonne marge dépend donc du trajet, des fiches et de la stabilité des pédales. Prévoyez assez de souplesse pour pouvoir retirer ou repositionner un effet sans arracher le câble voisin, mais évitez de réserver de la longueur « au cas où » si elle forme une boucle gênante. Lorsque les pédales sont fixées, une ficelle disposée sur le chemin exact donne un contrôle concret avant le choix du format.
Les câbles plats ou en ruban peuvent se loger à plat dans certaines configurations et réduire le relief entre les pédales. Ils ne résolvent pas un problème de trajectoire à eux seuls : il faut vérifier le sens de sortie, la place prise par chaque connecteur et la compatibilité avec les jacks. Un câble rond peut être plus simple à orienter lorsqu’un parcours comporte un léger détour.
Pour choisir un câble patch pour guitare, vérifiez d’abord qu’il correspond aux prises de vos effets. Les raccordements entre pédales utilisent généralement des fiches jack 6,35 mm mono, mais la compatibilité doit être confirmée pour chaque appareil. Un câble patch sert à relier le trajet audio entre pédales ; il ne remplace pas un câble d’alimentation.
Si le type de jack vous semble incertain, examinez le nombre de bagues isolantes visibles sur la fiche attendue et consultez la notice de la pédale. Pour distinguer les principaux formats, vous pouvez aussi consulter notre guide sur la compatibilité des câbles jack TS et TRS. Ne déduisez pas le format requis uniquement de l’apparence générale du boîtier.
Contrôlez ensuite l’espace autour des connecteurs. Une fiche peut fonctionner électriquement tout en étant trop encombrante pour l’agencement prévu. Les points à vérifier comprennent :
Si les pédales sont très rapprochées, faites un test avec les connecteurs réels ou avec un gabarit qui reproduit leur largeur. Il peut être nécessaire de décaler légèrement une pédale pour éviter que deux fiches se touchent. Ce petit changement peut aussi modifier la longueur utile, d’où l’intérêt de finaliser la disposition avant de choisir tous les câbles.
Le même câble ne convient pas forcément à toutes les liaisons d’un pédalier. Une première paire de pédales peut présenter des prises latérales rapprochées, tandis que la suivante nécessite un câble plus long pour contourner un effet placé entre les deux. Il est donc souvent plus juste de raisonner connexion par connexion plutôt que d’acheter une série de câbles tous identiques sans relever les distances.
Sur un plateau compact, les fiches coudées peuvent aider à limiter les parties qui dépassent, à condition que leur orientation ne fasse pas obstacle. Sur un pédalier plus ouvert, les prises droites peuvent offrir une sortie simple et lisible. Dans les deux cas, la priorité reste un raccordement sans tension et sans contact gênant avec les commandes.
Faites également attention à l’ordre dans lequel vous installez les éléments. Placez d’abord les pédales et les éventuelles alimentations, puis reliez les effets dans l’ordre du signal. Cela évite de mesurer un chemin provisoire qui sera ensuite bloqué par un bloc d’alimentation ou une autre fiche. Pour comparer les différents formats disponibles, la rubrique câbles patch pour pédalier permet de consulter les solutions dédiées à ces raccordements.
Une fois le câblage posé, vérifiez que les prises restent accessibles. Si vous devez démonter une fiche pour déplacer une pédale, le câble ne doit pas être coincé sous un autre boîtier. Pour une configuration amenée à évoluer souvent, une liaison un peu plus souple peut être préférable à un ajustement extrêmement serré. Pour un pédalier fixe et très dense, des câbles courts et bien orientés peuvent au contraire limiter les longueurs inutiles.
Huit liaisons courtes à connecteurs coudés pour relier vos pédales sans encombrer le pédalier.
Reliez vos pédales sans encombrer le pedalboard grâce à quatre câbles plats, courts et renforcés.
Avant de brancher, baissez le volume de l’amplificateur et vérifiez que les pédales sont hors tension si leur conception ou la notice le recommande. Insérez les fiches sans les forcer. Si un connecteur ne s’enfonce pas correctement, retirez‑le et vérifiez l’orientation, le format et les éventuels obstacles plutôt que de pousser davantage.
Après le raccordement, observez chaque câble lorsque le pédalier est dans sa position de jeu. Une fiche ne doit pas être tirée de côté par le poids du câble, ni servir de point d’appui contre le sol ou le plateau. Actionnez les pédales et leurs commandes pour vous assurer que les câbles n’entravent pas le pied. Si vous transportez régulièrement le pédalier, contrôlez aussi que rien ne se déplace lorsque vous le soulevez.
Testez enfin la chaîne audio, pédale par pédale, à volume modéré. Si le signal disparaît ou devient intermittent, vérifiez d’abord que chaque fiche est complètement engagée et que le câble utilisé correspond aux prises. Un dysfonctionnement ne prouve pas à lui seul que la longueur ou le type de connecteur est en cause ; contrôlez aussi les réglages et le fonctionnement des pédales.
Pour éviter les confusions au démontage, repérez les câbles selon leur emplacement ou leur longueur. Ne tirez pas sur le câble pour débrancher une fiche : saisissez le corps du connecteur. Cette précaution limite les efforts inutiles sur le câble et sur la prise de l’appareil.
La première erreur consiste à mesurer uniquement la distance entre les boîtiers. Cette mesure ignore la position des jacks, la longueur des fiches et les détours nécessaires. La deuxième est de supposer qu’une prise coudée est toujours la solution la plus compacte. Elle peut empiéter sur une pédale voisine ou pointer le câble vers un interrupteur.
Autre piège : choisir la longueur la plus courte disponible sans la confronter au trajet réel. Un câble tendu peut sembler propre lorsque le pédalier est posé sur une table, puis se trouver sous contrainte une fois les pédales fixées ou le plateau transporté. À l’inverse, une longueur excessive ne garantit pas une installation plus pratique si elle encombre l’espace de jeu.
Pour éviter ces erreurs, procédez dans cet ordre :
Si vous modifiez souvent votre chaîne d’effets, gardez une petite marge de longueur et évitez de dimensionner toutes les liaisons au plus juste. Si votre pédalier est compact et stable, mesurez chaque liaison séparément et privilégiez la forme de fiche qui laisse libres les commandes. Dans les deux situations, la mesure et un essai réel valent mieux qu’une estimation fondée uniquement sur la taille des pédales.
Mesurez le trajet entre les points d’insertion des deux jacks, en suivant le chemin que prendra réellement le câble. Vérifiez ensuite si la longueur indiquée par le fabricant inclut les connecteurs ou correspond seulement à la partie souple.
Non. Elle peut réduire le débordement, mais son corps ou le sens de sortie du câble peut gêner une pédale voisine. Présentez la fiche dans son orientation réelle et vérifiez l’espace autour du jack.
Non, il faut vérifier le format des prises et la connectique attendue par chaque appareil. Les raccordements audio entre effets utilisent généralement du jack 6,35 mm mono, mais consultez les indications du matériel en cas de doute.
Pas si elle oblige les fiches à tirer sur les jacks ou impose une courbe trop serrée. Choisissez une longueur qui suit le parcours sans tension, tout en évitant une boucle encombrante.
Non. Un câble patch transmet le signal audio entre des équipements, tandis qu’un câble d’alimentation répond à des exigences électriques spécifiques. Vérifiez séparément le type d’alimentation requis par chaque pédale.
