Pour une guitare et un ampli classiques, un câble TS est généralement le choix adapté. Mais une fiche TRS peut servir à transmettre un signal stéréo ou symétrique, et son usage dépend toujours de la fonction des prises à relier.
Pour relier une guitare électrique classique à un ampli, il faut généralement un câble jack TS, reconnaissable à sa fiche dotée d’un seul anneau isolant. Un câble TRS possède deux anneaux, mais ce repère visuel ne suffit pas à déterminer s’il convient : il faut aussi vérifier la fonction des entrées et des sorties de chaque appareil.
Pour choisir un câble jack de guitare entre les formats TS et TRS, observez les fiches, consultez les indications du fabricant et identifiez le type de signal à transmettre. La compatibilité ne dépend pas seulement du diamètre de la prise.

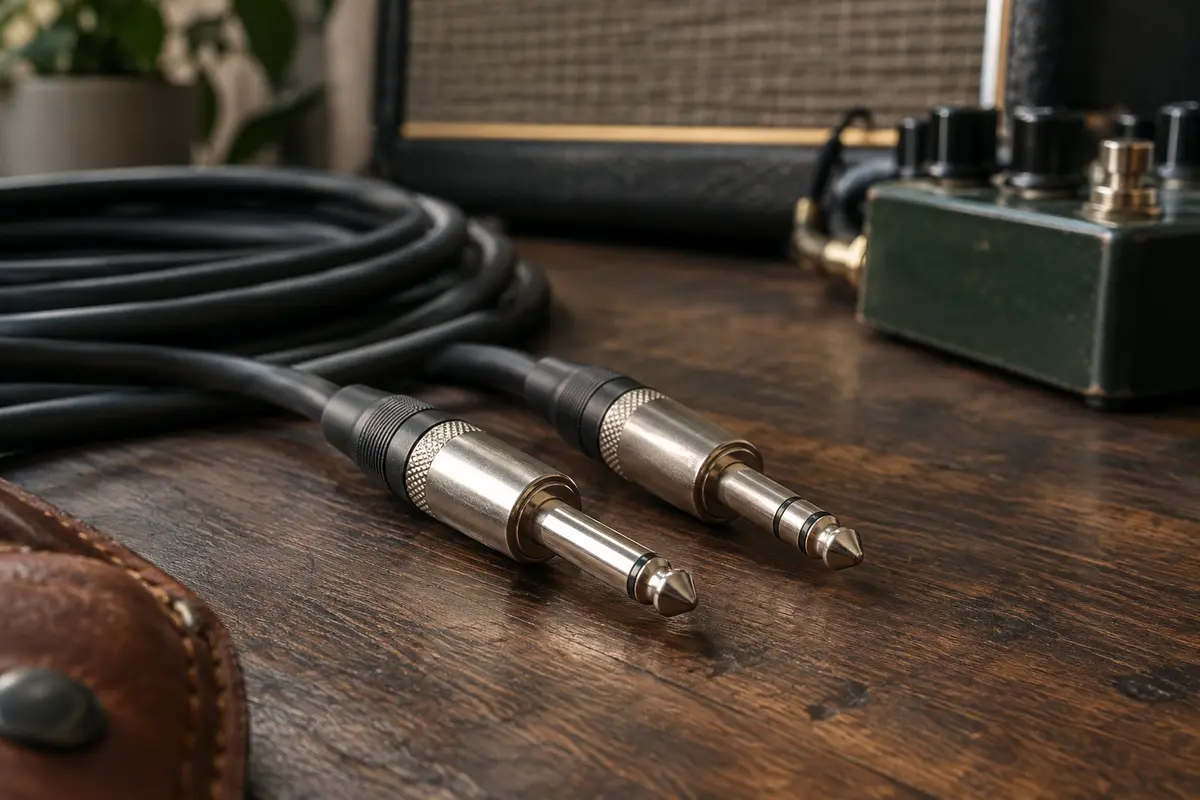

Les deux fiches les plus courantes pour un câble jack d’instrument ont souvent un diamètre de 6,35 mm. Elles peuvent donc entrer dans des prises de même format, mais elles ne comportent pas le même nombre de contacts électriques. Regardez la partie métallique de la fiche, juste avant la gaine du câble.
Les lettres indiquent ces éléments en anglais : T pour tip, R pour ring et S pour sleeve. Une fiche TS a donc deux conducteurs électriques, tandis qu’une fiche TRS en a trois. Le nombre de bandes est le moyen le plus simple de les distinguer à l’œil nu, même si le corps de la fiche est coudé ou recouvert d’une finition colorée.
Ne confondez pas le nombre d’anneaux avec le diamètre du jack. Une fiche TRS peut exister en 6,35 mm comme en 3,5 mm, tout comme une fiche TS. Un adaptateur change éventuellement le format physique, mais ne transforme pas à lui seul un signal mono en stéréo ni une liaison asymétrique en liaison symétrique.
Sur un câble TS destiné à une guitare, la pointe transporte le signal et le corps sert de référence électrique, généralement la masse. Cette liaison est dite asymétrique et transmet habituellement un signal mono. C’est le câblage standard de nombreuses guitares électriques passives et de leurs amplis.
La fiche TRS ajoute un troisième contact. Selon l’appareil, celui‑ci permet de transporter deux canaux audio, par exemple gauche et droite pour un signal stéréo, ou de transmettre un signal symétrique sur une ligne mono. Dans ce second cas, la pointe et l’anneau portent deux versions complémentaires du signal, tandis que le corps assure la masse. Le principe peut aider à rejeter certaines interférences sur une liaison conçue pour fonctionner ainsi.
Une fiche TRS ne signifie donc pas automatiquement « stéréo ». Elle indique trois contacts, mais c’est le circuit de l’appareil qui détermine leur rôle. Une prise TRS peut aussi servir à une commande, à un casque avec microphone ou à une autre fonction définie par le fabricant. La forme seule ne permet pas de trancher.
| Format de fiche | Contacts | Usages fréquents | À vérifier |
|---|---|---|---|
| TS | Pointe et corps | Guitare mono vers entrée d’ampli ou de pédale | Que les deux prises attendent bien un signal mono asymétrique |
| TRS | Pointe, anneau et corps | Signal stéréo, liaison symétrique ou fonction particulière | Le rôle précis attribué à chaque contact par les appareils |
Un connecteur TS sur une guitare électrique conventionnelle est fréquent, mais il existe des exceptions. Certains instruments disposent d’une sortie stéréo ou d’une prise TRS utilisée pour une fonction particulière. Vérifiez toujours la notice de votre instrument avant de déduire le câble nécessaire à partir de son apparence.
La règle utile est de partir du signal attendu par les deux prises, et non de choisir automatiquement la fiche qui semble la plus complète. Pour une guitare mono reliée à une entrée d’ampli ou à une pédale standard, un câble TS est généralement adapté. Les éléments de la chaîne doivent être prévus pour cette liaison instrument.
Le tableau ci‑dessous donne des repères courants. Il ne remplace pas les indications du fabricant, notamment pour les sorties spéciales ou le matériel de studio.
| Connexion envisagée | Choix généralement pertinent | Pourquoi contrôler |
|---|---|---|
| Guitare électrique standard vers ampli guitare | Câble TS | La sortie de la guitare et l’entrée de l’ampli sont habituellement mono asymétriques |
| Guitare vers pédale d’effet classique | Câble TS | La majorité des entrées et sorties instrument de pédales sont mono |
| Sortie TRS stéréo vers entrée stéréo TRS | Câble TRS | Les appareils doivent attribuer les contacts aux canaux gauche et droit de la même façon |
| Sortie symétrique TRS vers entrée symétrique TRS | Câble TRS | Les deux appareils doivent être prévus pour une liaison symétrique |
| Instrument ou appareil doté d’une prise spéciale | Selon la notice | La prise peut gérer une commutation ou une fonction autre que l’audio stéréo |
Une guitare à micros passifs reliée à un ampli n’a pas besoin d’un câble TRS simplement parce que sa fiche possède trois contacts. À l’inverse, remplacer un câble TRS prévu pour une sortie stéréo par un câble TS peut conduire à perdre un canal ou à modifier le fonctionnement de la liaison. Pour relier une guitare à une table de mixage, une interface ou un équipement de studio, identifiez précisément le type d’entrée : une entrée instrument, une entrée ligne et une entrée micro ne sont pas interchangeables par le seul choix du câble.
Pour comparer les longueurs, les formats de fiches et les usages instrument, parcourez la sélection de câbles jack pour guitare. Si votre question est plutôt de savoir quelle longueur prévoir entre l’instrument et l’ampli, consultez aussi notre guide sur la longueur d’un câble jack selon votre espace de jeu.
La prise de la guitare ne raconte qu’une partie de l’histoire. Il faut identifier les deux extrémités de la liaison : la sortie de l’appareil source et l’entrée de l’appareil qui reçoit le signal. Une même prise de 6,35 mm peut être affectée à des usages différents selon l’équipement.
Un cas mérite une attention particulière : certaines guitares équipées de micros actifs utilisent une prise TRS pour gérer la connexion de la pile, sans fournir pour autant une sortie stéréo ordinaire. Le branchement d’une fiche peut participer à la mise sous tension du circuit. D’autres instruments utilisent une prise TRS pour séparer des signaux. Dans ces situations, ne choisissez pas le câble à partir d’une règle générale : suivez les recommandations propres au modèle.
Une fiche TS peut parfois entrer dans une prise TRS de même diamètre, et un câble muni de fiches TRS peut parfois transmettre un signal entre des prises conçues pour des fiches TS. Cela ne permet pas de conclure que toute combinaison est compatible. La réaction dépend de la conception des prises et de la façon dont les contacts de l’appareil sont câblés.
Dans une liaison entre une guitare standard et un ampli standard, les contacts utilisés sont habituellement la pointe et le corps. Un câble TRS peut alors sembler fonctionner comme un câble TS, mais son conducteur supplémentaire ne transforme pas le signal en signal équilibré ou stéréo. Selon les prises, le contact intermédiaire peut rester inutilisé ou être relié d’une autre façon. Si le son disparaît, devient intermittent ou ne correspond pas au fonctionnement attendu, arrêtez l’essai et vérifiez les spécifications plutôt que de forcer la fiche.
Dans le sens inverse, insérer une fiche TS dans une prise TRS peut ne transmettre qu’une partie du signal, ou mettre en contact des éléments que l’appareil utilise séparément. C’est particulièrement important pour les sorties stéréo : un câble TS ne transporte pas deux canaux indépendants. Pour une liaison symétrique, le passage à une prise ou à un câble asymétrique peut aussi supprimer le bénéfice du câblage symétrique et, selon le matériel, provoquer une atténuation ou un bruit indésirable.
Enfin, un adaptateur mécanique ne règle pas automatiquement ces différences. Il peut faire entrer une fiche de 3,5 mm dans une prise de 6,35 mm, mais il ne change pas la répartition des signaux sur la pointe, l’anneau et le corps. Si une conversion de stéréo vers mono ou de symétrique vers asymétrique est nécessaire, choisissez un câble ou un boîtier adapté à la fonction, en tenant compte des instructions des appareils.
Une fois le format TS ou TRS confirmé, choisissez le câble selon son usage réel. Pour un instrument, une longueur adaptée facilite les déplacements sans laisser une grande boucle traîner au sol. À domicile, quelques mètres peuvent suffire ; sur scène ou en répétition, la distance entre la guitare et l’ampli, le pédalier ou le point de raccordement détermine le besoin. Évitez de prévoir une longueur excessive si elle risque de s’emmêler ou de gêner le jeu.
Vérifiez ensuite les extrémités. Une fiche droite convient à de nombreuses prises orientées vers le bas ou sur le dessus de l’instrument. Une fiche coudée peut mieux dégager une prise située sur la tranche, à condition que sa forme s’adapte au corps de la guitare et à l’espace disponible. Regardez aussi le diamètre extérieur de la fiche, qui peut compter sur un instrument dont la prise est encastrée.
La robustesse des connecteurs, la souplesse de la gaine et la qualité de la décharge de traction participent au confort d’usage. Un câble souvent enroulé, déplacé ou piétiné doit pouvoir être manipulé sans tirer directement sur la prise de l’instrument. Ces caractéristiques ne changent toutefois pas la fonction électrique : un câble bien construit ne compense pas un choix TS ou TRS incompatible.
Pour une guitare reliée à un ampli classique, recherchez donc un câble d’instrument mono TS de la longueur et de la forme de fiches adaptées. Pour un appareil doté d’une sortie TRS, confirmez d’abord s’il s’agit de stéréo, de symétrique ou d’une fonction propriétaire, puis retenez un câblage correspondant à la prise d’arrivée.
Un câble tressé souple et robuste, conçu pour préserver le signal de votre guitare sur scène comme en studio.
Un câble tressé souple, conçu pour limiter les bruits parasites et préserver un signal clair en répétition comme à la maison.
Quand vous hésitez sur le câble guitare et le connecteur à choisir, procédez dans cet ordre. Cette vérification évite de prendre une fiche qui entre dans la prise mais ne transporte pas le signal attendu.
Au premier branchement, réduisez le volume de l’ampli ou de l’équipement de réception. Insérez les fiches sans forcer, puis augmentez progressivement le niveau. Si vous obtenez du silence, un seul canal, des coupures ou un bruit inhabituel, baissez le volume et vérifiez la chaîne de connexion, les réglages et la documentation. Un défaut de son ne prouve pas à lui seul que le câble est en cause, mais il invite à contrôler chaque élément séparément.
En résumé, un connecteur TS convient à la plupart des liaisons mono entre une guitare électrique standard et un ampli ou une pédale. Un connecteur TRS est nécessaire lorsque les appareils utilisent réellement ses trois contacts, mais leur rôle peut varier. Pour assurer la compatibilité d’un câble jack avec une guitare et le reste du matériel, vérifiez toujours les prises aux deux extrémités et la fonction indiquée par les fabricants.
Regardez les bandes isolantes sur la partie métallique de la fiche. Une fiche TS comporte une bande et deux contacts, tandis qu’une fiche TRS comporte deux bandes et trois contacts.
Il peut parfois transmettre le signal d’une guitare standard, mais son troisième conducteur ne rend pas la liaison stéréo ou symétrique. Pour une guitare mono reliée à un ampli ou à une pédale classiques, un câble TS est généralement le choix adapté.
Non. Une prise TRS peut transporter un signal stéréo, une liaison symétrique ou servir à une fonction particulière définie par le fabricant. Consultez la notice ou les indications près des prises pour en connaître l’usage.
La fiche peut entrer si le diamètre correspond, mais la compatibilité électrique dépend du câblage de la prise et du signal utilisé. Pour éviter une perte de canal ou un fonctionnement inattendu, vérifiez les spécifications des deux appareils.
Consultez la documentation du modèle, car certaines prises TRS servent à la commutation de la pile ou à une sortie particulière. Ne supposez pas qu’une prise à trois contacts correspond forcément à une sortie stéréo.
